马氏体不锈钢能不能焊？这个问题的答案不是简单的“能”或“不能”。
410能焊，420J1勉强能焊，420J2要小心，1.4034和1.4116最好别焊——同样是马氏体不锈钢，碳含量不一样，焊接难度差得不是一星半点。
如果把“能焊”定义为“两块材料能粘在一起”，那大多数牌号确实都能焊。但如果要求焊完不开裂，焊完硬度不降，耐腐蚀性不缩水，那事情就完全不一样了。尤其是刀具、剪刀、医疗器械上用的高碳马氏体不锈钢，焊接往往根本就不是首选方案。
这类材料的优势，反过来就是它的焊接命门。
马氏体不锈钢靠淬火加回火获得高硬度和高耐磨性。但焊接的时候，焊缝附近经历了一次快速加热又快速冷却，相当于局部又来了一遍淬火。热影响区冷却后生成硬脆的马氏体组织，加上焊接收缩拉出来的残余应力，裂纹风险一下子就上去了。
另一个看不见的杀手是氢。工件表面的水汽、油污，受潮的焊条，保护气体不干净，都可能在焊缝里带进氢。高硬度组织、氢、拉应力三个凑一块，就容易出氢致延迟裂纹。这种裂纹焊完不一定马上看得见，可能放几个小时甚至过两天才冒出来，返修起来特别麻烦。
碳含量是决定焊接难度的核心。碳越低，焊接相对好办；碳越高，淬硬倾向越大，开裂风险也越高。Outokumpu的资料里写得明白：传统马氏体牌号碳含量一旦超过0.20%左右，焊接就开始变得困难了。那些靠高碳撑硬度的牌号，本身就不是为焊接设计的。
采购里常见的一个坑：图纸上写“420不锈钢”，不写后缀。实际上420是一个家族，下面好几个牌号，焊接性差异很大。
410（1.4006）：碳含量偏低，常用于阀门、轴类、机械零件。属于有条件可焊的，预热、低氢、焊后处理都得跟上，但工艺对路了能拿下。
420J1（1.4021）：碳往上走了一点，硬度和耐磨性比410好，但焊接难度也跟着上来了。要焊就得专门定工艺，不能照搬410的参数。
420J2（1.4031）：碳含量更高，典型用途是刀具、剪刀、耐磨件。这种级别已经不适合按普通不锈钢的方法直接焊了，风险很大。
1.4034（X46Cr13）、1.4116：高碳高硬度，专门做刃口和耐磨零件的。一般不建议用在需要焊接的结构上，非焊不可的话必须有充分的工艺验证。
另外还有一类低碳含镍的软马氏体不锈钢，韧性和焊接性相对好一些，可以焊，但重要部件同样得做工艺评定和焊后热处理。
选材的时候只看到“420”就以为都一样，很容易低估实际焊接风险。
这里还得区分两种场景：一种是结构焊接，接头要长期受力；另一种只是局部点焊、搭接，或者非关键位置的连接。后者的工艺窗口可能宽一点，但不能据此就认为材料“焊接性良好”。样件验证必不可少。
如果评估下来必须走焊接这条路，有几个地方得特别上心。
先确认材料，而不是先翻焊丝手册
制定工艺之前，先把牌号、化学成分、厚度、交货状态、焊后要达到什么性能搞清楚。光说“420”、“4Cr13”或者“不锈铁”这种俗称，信息量完全不够。同一个牌号，退火态、调质态、淬硬态，焊后的组织和开裂倾向都不一样。
对于已经淬火回火、磨好抛光的刀具零件，还得掂量一下：焊接的热循环会不会把原有的硬度和尺寸精度毁掉。有时候重新设计一个接头，比反复试参数省钱省事得多。
氢的问题要摆在前面

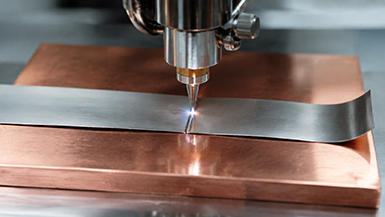

薄规格材料可以考虑TIG或者受控的MAG工艺。不管用哪种方法，焊材必须保持干燥，坡口和附近区域把油脂、水分、锈迹和别的污染物清理干净。保护气体的纯度也要把关，别把氢带进去。
TIG焊热输入容易控制，适合薄带和精密零件，但它解决不了热影响区硬化的问题。用什么焊机只是其中一个环节，材料状态、预热、层间温度、填充材料、焊后热处理，这些得放在一起统筹。
预热温度不是拍脑袋定的
预热的目的是减缓冷却速度，降低冷裂纹风险。Outokumpu给传统马氏体牌号的典型预热和层间温度参考是250到400℃。但这个范围不是一张通用工艺卡，薄板和厚板不一样，低拘束接头和高拘束接头也不一样。
具体定多少，得参考材料厂家的数据、接头设计，以及经过评定的焊接工艺规程。温度低了冷却太快，温度高了或者保温太久，晶粒长大、变形、性能下降也会找上门。
热输入不是越小越安全
很多人焊不锈钢习惯把热输入压得很低，但马氏体不锈钢恰恰相反——热输入太低，热影响区冷得太快，马氏体转变更剧烈，硬化和冷裂风险反而更高。热输入太高也不行，热影响区扩大，变形增加，耐腐蚀性可能受影响。
Outokumpu给过一个参考范围，大约0.5到1.5 kJ/mm。但实际生产还是得结合具体牌号、板厚、焊接方法，靠工艺评定说话，不能拿一个数字到处套。
填充材料怎么选，要看接头要什么
想让焊缝强度和母材接近，可以用成分匹配的马氏体填充材料，但这种方案往往需要配合焊后热处理。
如果零件没法做焊后热处理，而接头更需要塑性和抗裂性，有些工况会用奥氏体或双相不锈钢填充材料。不过这会让焊缝和母材在强度、热膨胀、耐腐蚀方面出现差异。简单地换成“304焊丝”，不意味着接头就可靠了。
焊后处理决定接头能不能用得住
合适的焊后热处理能降硬度、消应力、改善韧性、减少延迟裂纹风险。但处理的时机、温度、保温时间必须和具体牌号对上。工艺不合适——回火不够、硬度掉太多、碳化物析出不当——焊完看着没事，用起来性能却不稳定。
重要接头除了外观检查，还得根据用途做渗透、射线或者超声检测，硬度和机械性能也要抽检。焊完的氧化色、飞溅、表面铁污染该清就清，尤其是食品加工和医疗器械的零件，表面质量不是小事。
如果材料是1.4031、1.4034、1.4116这类高碳刀具钢，零件又已经热处理精加工到位了，焊接通常不是最优解。螺纹连接、铆接、机械夹持、钎焊，或者调整结构设计避开焊接，往往更稳妥。
接头在刃口、薄壁尖角、高应力区，或者产品要承受疲劳载荷，没有充分的工艺评定就别轻易动焊。对刀具和医疗器械来说，“焊得上”离“用得住”还有很大距离。焊缝附近硬度是否均匀、刃口会不会变形、后续能不能抛光——这些问题都得在试制阶段摸清楚。
DSM长期供应马氏体不锈钢卷、板和精密带材，涉及牌号包括420J1、420J2、1.4031、1.4034、1.4116以及440系列等，主要用在刀具、剪刀、食品加工设备、医疗器械和精密耐磨零件上。
实际项目中，我们更关注材料到了客户产线好不好加工，不只是核对牌号名称。围绕具体产品，DSM可以配合确认厚度宽度、交货状态、目标硬度、表面要求、后续加工路线，并提供冷轧、精密分条、定尺剪切、热处理、边部处理、表面加工等服务。
如果客户计划做焊接，建议订料前就说明接头形式和焊后性能要求，便于判断现有牌号是否合适，或者是否需要调整材料方案。
需要评估一种马氏体不锈钢能不能焊接的时候，尽量提供下面这些信息：
准确牌号或材质证明
材料厚度、宽度和交货状态
产品用途和接头位置
计划用的焊接方法
焊后硬度、强度、耐腐蚀要求
现场有没有预热和焊后热处理的条件
这些信息给得越全，材料建议就越贴近实际生产条件。
马氏体不锈钢能否焊接，关键取决于具体牌号。低碳牌号和部分软马氏体不锈钢，通过低氢焊接、合理预热、热输入控制及适当的焊后处理，可以获得可靠接头；1.4031、1.4034、1.4116等高碳、高硬度牌号，则不适合采用普通不锈钢的焊接方法。
