不锈钢带表面粗糙度 Ra，到底说的啥？

前两天，销售那边转来一个客户的图纸，上面只写了三个字："Ra 0.2"。技术同事回过去问：取样长度多少？测纵向还是横向？按哪个标准？对方愣了一下，说"不就表面粗糙度嘛，越小越光不就行了"。

这其实是个挺典型的误会。Ra 确实代表表面粗糙度，但它真不是"越小越好"这么简单。选错了，要么你多花了冤枉钱，要么到手的东西根本用不了。我们 DSM 天天跟 430、409L、410 这些 400 系带钢打交道，各种表面状态看得多，借这个机会把 Ra 这回事掰开揉碎说一遍。

一、Ra 到底是什么

Ra是目前不锈钢带表面质量评价中最常见的粗糙度参数之一，全称为：

Arithmetic Average Roughness

中文通常称为轮廓算术平均偏差。

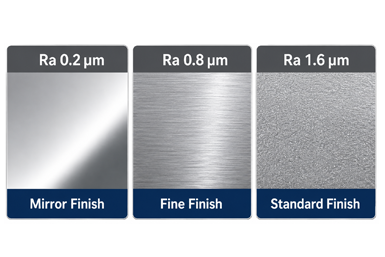

简单理解，就是使用粗糙度仪在材料表面移动一定距离，测量表面微小的高低起伏，再计算这些起伏相对于平均线的平均值。

Ra数值越小，通常说明材料表面越平滑。

例如：

· Ra较大：表面的微观起伏更加明显；

· Ra较小：表面更加细腻、平滑；

· Ra非常低：通常需要更加精细的轧制、抛光或其他表面处理。

这里需要注意：

Ra反映的是微观表面状态，并不等于肉眼看到的光亮程度。

有些材料看起来非常亮，但Ra不一定特别低；有些表面看起来并不是镜面，但实际粗糙度已经能够满足精密零件的使用要求。

所以，判断不锈钢带表面质量，不能只看照片或者“亮不亮”。

二、为啥 400 系带钢特别在意 Ra

400 系多为铁素体（430、409L）和马氏体（410、420），不像 304 那样靠镍撑着耐腐蚀，很多时候是靠着表面状态吃饭的。Ra 高一点低一点，直接牵动这几件事：

· 外观和光泽。做家电面板、电梯装饰，表面要能反光、要均匀，Ra 就得压低，通常往 0.1～0.3 靠。

· 涂装附着力。客户要拿去喷粉、电泳，表面太光了涂料挂不住，得留一点"锚纹"，Ra 一般在 0.4～1.0 之间最稳。

· 冲压和拉伸。做深冲件时，适当的粗糙度能存住润滑油，料好走；太光的反而容易出问题。

· 耐蚀和清洁。像排气管用的 409L，焊缝和内壁如果太粗糙，容易藏污纳垢，加快点蚀。

三、常见表面状态对应的 Ra（参考范围）

下面是我们产线上常见的几种，Ra 是经验区间，具体以实测为准：

四、到底怎么选

给个实在的选法，按用途对号入座：

· 只要好看、要反光：上 BA 或 8K，Ra 压到 0.05～0.2。我们 430 BA 带钢常走这个范围。

· 要深冲、要成型：2B 就行，Ra 别刻意追求低，0.2～0.4 反而好用，油能挂得住。

· 要喷涂、要电镀：别选太光的，给个 0.4～1.0 的 Ra，附着力才稳。

· 排气管、结构件：2B 或 AP，重点不在多光，在表面干净、无氧化皮残留。

还有一条最容易被忽略：Ra 每降一档，加工成本就上一截。BA 比 2B 贵，8K 又比 BA 贵。选的时候够用就好，别为用不上的光亮度买单。

五、选型时容易踩的几个坑

· 只写"Ra 0.4"不够。取样长度、测量方向、执行标准（GB/T 1031、ISO 4287 还是 ASTM）、用什么仪器，最好都写进技术协议。不然两边测出来数对不上，扯皮。

· 别把 Ra 和板形混了。料不平、有浪，那是平整度/波浪度的问题，Ra 管不了。

· 越光不一定越耐蚀。对 400 系来说，过度抛光反而可能把表面钝化层打乱，关键还是清洁和后续处理。

· 厚度和硬度也会影响最终 Ra。薄料、硬料能做出来的粗糙度区间，跟厚料不一样。定参数前最好先打样确认。

Ra 这东西，说复杂也复杂，说简单也简单——它就是表面微观粗糙程度的一个平均值，选的时候认准"用途"两个字，别盲目追低。

我们 DSM 做 400 系带钢，从 2B、BA 到 No.4、8K 都能供。拿不准该要哪个 Ra？把用途和图纸发过来，我们先帮你对一遍，再打样确认，比自己在那猜靠谱。
